SPDA Para-Raios
Proteja seu patrimônio e a segurança de todos: invista em um sistema de para-raios confiável e não deixe o destino ao acaso!
Na SG Lux, oferecemos serviços de engenharia elétrica com qualidade e excelência, atendendo às necessidades dos nossos clientes com soluções inovadoras e eficientes.
+ 150
Clientes satisfeitos
9 anos de
Qualidade garantida
Nossos Serviços
O laudo de SPDA é um documento que comprova que o sistema está funcionando corretamente.
Clique no link e saiba mais.
O para raios previne danos e perdas materiais, físicos e estruturais, além da integridade física e vida de pessoas.
A medição vê se o para-raios está com a resistência dentro do limite permitido pelas normas de SPDA.
A manutenção preventiva para para-raios ajuda a minimizar o impacto de uma descarga elétrica atmosférica.
O para-raios serve para dar proteção aos edifícios contra as descargas elétricas causadas pelos raios.
A medição de continuidade elétrica testa se a corrente está passando para todas as partes de um sistema.
O para-raios serve para dar proteção aos edifícios contra as descargas elétricas causadas pelos raios.
O para raios previne danos e perdas materiais, físicos e estruturais, além da integridade física e vida de pessoas.
Laudo de SPDA Para-Raios
O processo de aterramento é um dos serviços mais populares do mercado em geral, tanto industrial como residencial, e é um dos principais requisitos para o bom funcionamento dos sistemas elétricos, sendo responsável por trazer mais segurança e eficácia para tais serviços.
Um dos serviços mais requisitados deste segmento é a medição de aterramento SPDA que tem como objetivo principal medir e analisar o estado do processo de aterramento, obtendo uma série de informações relevantes, como o respeito ao desgaste e a qualidade de execução entre outros.
CARACTERÍSTICAS DA MEDIÇÃO DE ATERRAMENTO SPDA
A medição de aterramento SPDA é utilizada para analisar algumas das propriedades do SPDA, que devem ser estudadas com máxima atenção, como o tipo e o posicionamento, para que desse modo o processo de aterramento possa ser feito com eficiência máxima, uma vez que a não realização do procedimento pode afetar os elementos condutores da própria estrutura.
Um dos maiores pontos positivos do processo de medição de aterramento SPDA é o fato de ele obter agilidade com segurança, sendo um serviço que não danifica em nada os equipamentos.
Outra vantagem da medição de aterramento SPDA é seu ótimo custo-benefício, capaz de alinhar um alto desempenho com um baixo valor de utilização, se tratando de um ótimo investimento.
Vale ressaltar que a medição de aterramento SPDA pode ser realizada com a utilização de um alicate tipo terrômetro, ou de outros instrumentos específicos, porém, embora seja simples de se manusear é recomendado que o serviço seja feito junto de uma empresa responsável.
O laudo de SPDA é um documento que comprova que o sistema está funcionando corretamente.
Manutenção de SPDA Para-Raios
A norma vigente (NBR 5419) do Sistema de Proteção contra Descargas Atmosféricas, o SPDA (para-raios), fala que o sistema passa a ser confiável com a regularidade das inspeções que irá determinar o prazo para a manutenção de acordo com avaliação do profissional .
No item 7.4.1 a norma diz: “A regularidade das inspeções é condição fundamental para a confiabilidade de um SPDA”. O responsável pela estrutura deve ser informado de todas as irregularidades observadas por meio de relatório técnico emitido após cada inspeção periódica. Cabe ao profissional emitente da documentação recomendada, com base nos danos encontrados, ou prazo de manutenção no sistema, que pode variar de “imediato” a “item de manutenção preventiva”.
Ainda assim, de acordo com a norma, as inspeções deverão ser realizadas nas seguintes condições e prazos:
Durante a construção da estrutura; Após a instalação do SPDA, no momento da emissão do documento “as built”; após alterações ou reparos, ou quando houver suspeita de que a estrutura foi atingida por uma descarga atmosférica;
Inspeção visual semestral eventualmente apontando pontos deteriorados no sistema;
Periodicamente, realizado por profissional habilitado e capacitado para exercer esta atividade, com envio de documentação pertinente, em áreas específicas, assim relacionadas: um ano, para conter estruturas de munição ou explosivos, ou em locais expostos à corrosão atmosférica severa (regiões litorâneas, ambientes industriais). com atmosfera significativa etc.), ou ainda estruturas pertencentes a fornecedores de serviços considerados essenciais (energia, água, sinais etc.); e três anos, para as demais estruturas.
A manutenção preventiva para para-raios ajuda a minimizar o impacto de uma descarga elétrica atmosférica.
O para raios previne danos e perdas materiais, físicos e estruturais, além da integridade física e vida de pessoas.

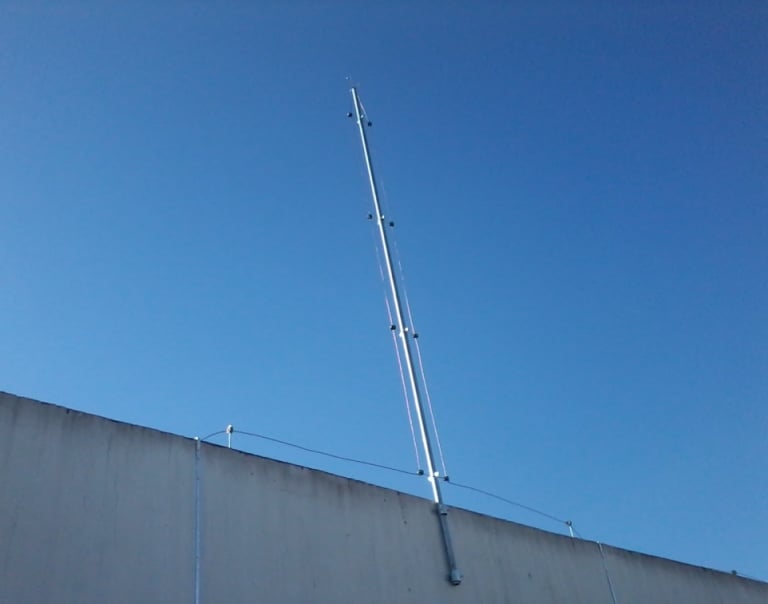

Adequação de SPDA Para-Raios
Estar enquadrado nas novas normas de grande importância, não apenas do ponto de vista legal, mas principalmente do patrimonial e da segurança. As normas técnicas são documentos que visam fornecer os requisitos mínimos essenciais para garantir a operação e o funcionamento adequado e seguro tanto de um produto específico quanto de uma instalação elétrica como um todo.
Confira as principais mudanças na ABNT NBR 5419:2005 para ABNT NBR 5419:2015, uma das maiores que já ocorreram:
O anexo B da norma de 2005 (análise de necessidade de proteção), na norma de 2015, passou a ser chamado de Análise de Risco, no qual, além dos fatores de ponderação existentes, novos fatores de risco para a edificação que até então não foram realizados com mais rigor. Neste anexo, agora são definidos: o nível de proteção e quais medidas complementares devem ser tomadas para garantir uma proteção eficiente à edificação, pessoas e instalações.
O Método dos Ângulos tem um aumento significativo do alcance de pequenos captadores. O Método das Malhas teve suas malhas limitadas para: classe 1 = 5x5m; classe 2 = 10x10m; classe 3 = 15x15m e classe 4 = 20x20m. Também o espaçamento das descidas e dos anéis horizontais passou a ser: classe 1 = 10m; classe 2 = 10m; classe 3 = 15m e classe 4 = 20x20m.
O gráfico de comprimento mínimo de eletrodo enterrado versus resistividade do solo agora foi ampliado também para nível 2 de proteção, pois antes só havia relação direta entre os 2 parâmetros no nível 1.
Uma tabela de condutores de captação, descidas e aterramento foi aprimorada com novos materiais (aço cobreado, alumínio cobreado) e algumas dimensões mínimas e tolerâncias foram condicionais.
Os testes de continuidade das estruturas de concreto armado foram normalizados em duas etapas com melhor detalhamento de seus procedimentos, trazendo mais segurança para o sistema com a nova norma NBR 5419:2015.
Instalação de SPDA Para-Raios
INSTALAÇÃO DE SPDA É RECOMENDADA PARA PRÉDIOS E INDÚSTRIAS
A instalação de Sistemas de Proteção Contra Descargas Atmosféricas (SPDA), também conhecida popularmente como para-raios, é recomendada para prédios comerciais, domiciliares e para setores no geral.
INSTALAÇÃO DE SPDA É FORMADA POR CAPTOR E CABOS DE COBRE
Ao fazer uma instalação de SPDA, a Rema do Brasil considera o espaço em que a antena será instalada, a quantidade de pessoas que frequentam a instalação e o número de raios que atingem a região da obra. As dimensões de cada edificação também são levadas em conta.
A instalação do SPDA pode ser isolada ou não isolada. No primeiro exemplo, os sistemas são compostos de:
Captor: é qualquer parte metálica capaz de ser atingida por descargas elétricas. O número de captores dos parágrafos é determinado pelas dimensões da edificação;
Cabos de cobre: compõem os subsistemas de descida;
Fundação com armação metálica: é usada como subsistema de aterramento.
Toda base de SPDA é feita com barras de aço que servem como base de fundação. O projeto deve seguir as normas impostas pela NBR 5419, que estabelece padrões para a instalação e manutenção dos sistemas de proteção contra descargas atmosféricas.
INSTALAÇÃO DE SPDA MANTÉM EMPREENDIMENTO SEGURO
A instalação de SPDA faz parte do conjunto de instalações elétricas e é utilizada pelo Corpo de Bombeiros. Em locais com alto índice pluvial, prédios e indústrias com grande trânsito de pessoas e muitas máquinas, esse sistema pode ajudar a salvar vidas e proteger equipamentos.
Ao contratar uma Rema do Brasil, o cliente garante uma edificação que cumpre as normas de segurança. Além da instalação do SPDA, também é importante a manutenção do sistema.
O para-raios serve para dar proteção aos edifícios contra as descargas elétricas causadas pelos raios.
A medição vê se o para-raios está com a resistência dentro do limite permitido pelas normas de SPDA.

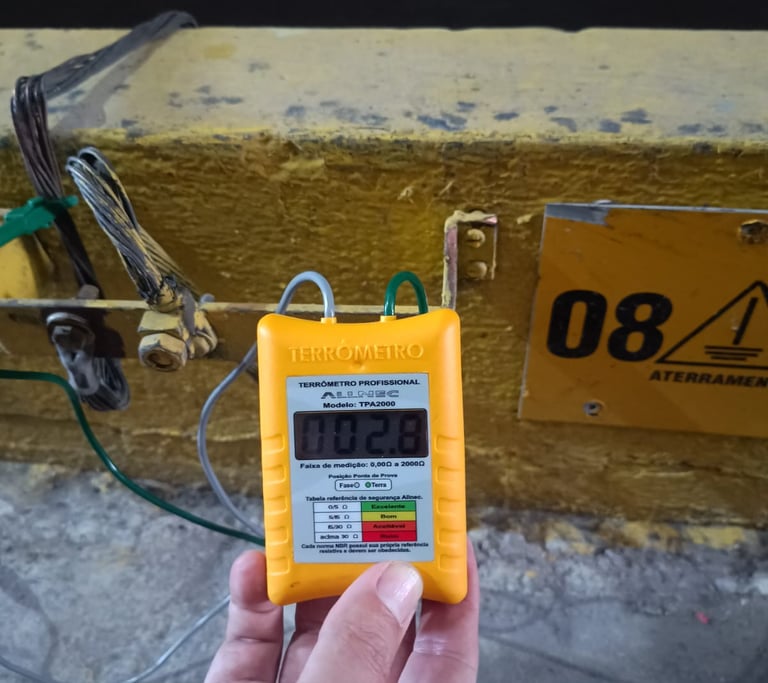

Medição de Aterramento
O processo de aterramento é um dos serviços mais populares do mercado em geral, tanto industrial como residencial, e é um dos principais requisitos para o bom funcionamento dos sistemas elétricos, sendo responsável por trazer mais segurança e eficácia para tais serviços.
Um dos serviços mais requisitados deste segmento é a medição de aterramento SPDA que tem como objetivo principal medir e analisar o estado do processo de aterramento, obtendo uma série de informações relevantes, como o respeito ao desgaste e a qualidade de execução entre outros.
CARACTERÍSTICAS DA MEDIÇÃO DE ATERRAMENTO SPDA
A medição de aterramento SPDA é utilizada para analisar algumas das propriedades do SPDA, que devem ser estudadas com máxima atenção, como o tipo e o posicionamento, para que desse modo o processo de aterramento possa ser feito com eficiência máxima, uma vez que a não realização do procedimento pode afetar os elementos condutores da própria estrutura.
Um dos maiores pontos positivos do processo de medição de aterramento SPDA é o fato de ele obter agilidade com segurança, sendo um serviço que não danifica em nada os equipamentos.
Outra vantagem da medição de aterramento SPDA é seu ótimo custo-benefício, capaz de alinhar um alto desempenho com um baixo valor de utilização, se tratando de um ótimo investimento.
Vale ressaltar que a medição de aterramento SPDA pode ser realizada com a utilização de um alicate tipo terrômetro, ou de outros instrumentos específicos, porém, embora seja simples de se manusear é recomendado que o serviço seja feito junto de uma empresa responsável.

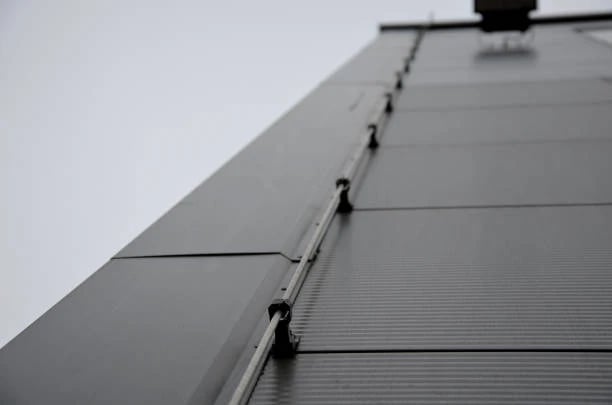

Laudo de Continuidade Elétrica
A medição de continuidade para raios é um teste que verifica se o Sistema de Proteção Contra Descargas Atmosféricas (SPDA) está funcionando corretamente para suportar uma possível descarga atmosférica.

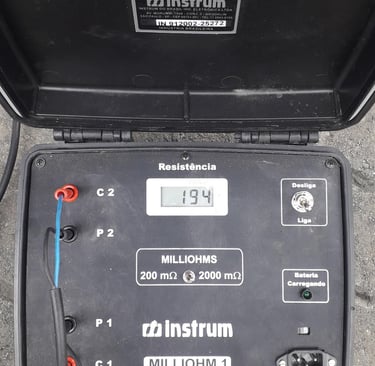

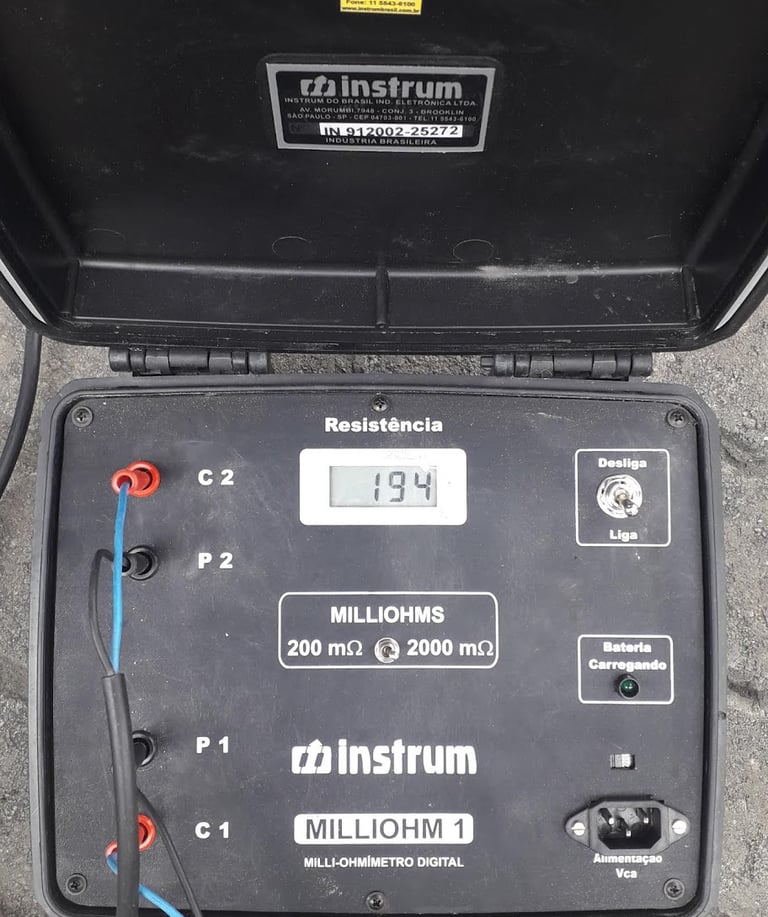

Para realizar o teste, é utilizado um aparelho chamado mili-ohmímetro ou micro-ohmímetro, que envia uma corrente elétrica pelo circuito para medir a resistência. O teste não pode ser feito com um multímetro ou alicate terrômetro.
Para que o teste seja considerado favorável, as conexões do SPDA devem apresentar uma medição abaixo de 1,0 ohm.
O SPDA é um conjunto de técnicas e dispositivos que visa minimizar ou eliminar os efeitos de descargas atmosféricas em estruturas e edificações.
Para emitir um laudo SPDA, é necessário que um engenheiro eletricista registrado no CREA faça vistorias no sistema e seus componentes. O laudo deve ser acompanhado de uma Anotação de Responsabilidade Técnica (ART).
A medição de continuidade elétrica testa se a corrente está passando para todas as partes de um sistema.

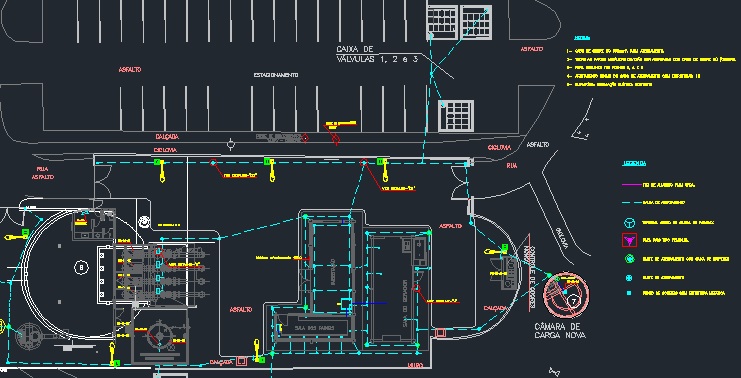

Projeto de Para-raios/SPDA
O objetivo do projeto de raio é evitar ou minimizar o impacto dos efeitos das descargas atmosféricas na estrutura de uma edificação, equipamentos, sistemas instalados e, principalmente, nas pessoas. O projeto de para raio atua de uma maneira em que a descarga atmosférica entre ou saia do solo sem se conduza através dos componentes condutores de uma estrutura ou de seus ocupantes, evitando assim danos e acidentes.
O Brasil é um dos países mais atingidos por raios no mundo, tal fato mostra a necessidade de um projeto de para raio, a ponto de ser uma exigência para a concessão do AVCB, devendo seguir as devidas especificações técnicas ditadas na Norma NBR 5419, emitida pela ABNT.
MÉTODOS DE DIMENSIONAMENTO E VANTAGENS DO PROJETO DE PARA RAIO
Um projeto de para raio pode ser dimensionado corretamente de duas maneiras:
o método Franklin consiste no ângulo de proteção, através de uma pressa no topo da edificação que possui um captor cujo ângulo de proteção é calculando de acordo com o nível de proteção, existindo limitações em relação à altura da edificação;
a Gaiola de Faraday consiste no envolvimento da estrutura em uma malha de captores e cabos de descida que são especialmente aterrados e espalhados por toda a estrutura, tal método é utilizado em edificações de grandes áreas.
Independentemente da tática, o projeto de para raio possui diversas vantagens para os proprietários das edificações. O projeto para reduzir o risco de incêndios, queima de aparelhos ou choques elétricos, possui uma fácil manutenção, auxilia na instalação do sistema, evitando erros, e diversas outras vantagens.
O para-raios serve para dar proteção aos edifícios contra as descargas elétricas causadas pelos raios.
Inspeção de SPDA Para-Raios
O valor da inspeção de para-raios abrange todos os aspectos e condições em que o para-raio se encontra. Quando ele estiver em condições extremas, o preço pode ser maior e quando a inspeção é realizada periodicamente os custos são menores.
A inspeção de para-raios é realizada por uma empresa especializada em medição ôhmica que é um tipo de inspeção que verifica as condições gerais do spda. Além da medição ôhmica, onde os técnicos avaliam se o raio está sendo dissipado corretamente, outras etapas da inspeção de para-raios são de suma importância.
Uma inspeção de para-raios atua na verificação das condições das hastes que devem estar esticadas e quando não estiverem, devem ser consertadas, como também verifica se os isoladores do para-raio estão bem fixados na estrutura, pois qualquer raio que o atingir e ele não estiver bem fixados, pode derrubá-lo.
O para raios previne danos e perdas materiais, físicos e estruturais, além da integridade física e vida de pessoas.
